压制翻板饵机器就要出来,发下已经淘汰的设计方案。  发帖心情 Post By:2013/7/12 17:46:52

压制翻板饵机器就要出来,发下已经淘汰的设计方案。这些方案淘汰的原因或者因为生产成本高,或者机器加工复杂,或者压力不能达到我要求 ,但既然已经设计过,还是发出来给大家欣赏下吧,不枉我一番努力。
[此贴子已经被作者于2013-07-12 18:07:07编辑过]

支持(1中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
健康QQ
  2楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:353 积分:2470 威望:0 精华:0 注册:2012/8/17 22:13:27
淘汰方案一  发帖心情 Post By:2013/7/12 17:51:00

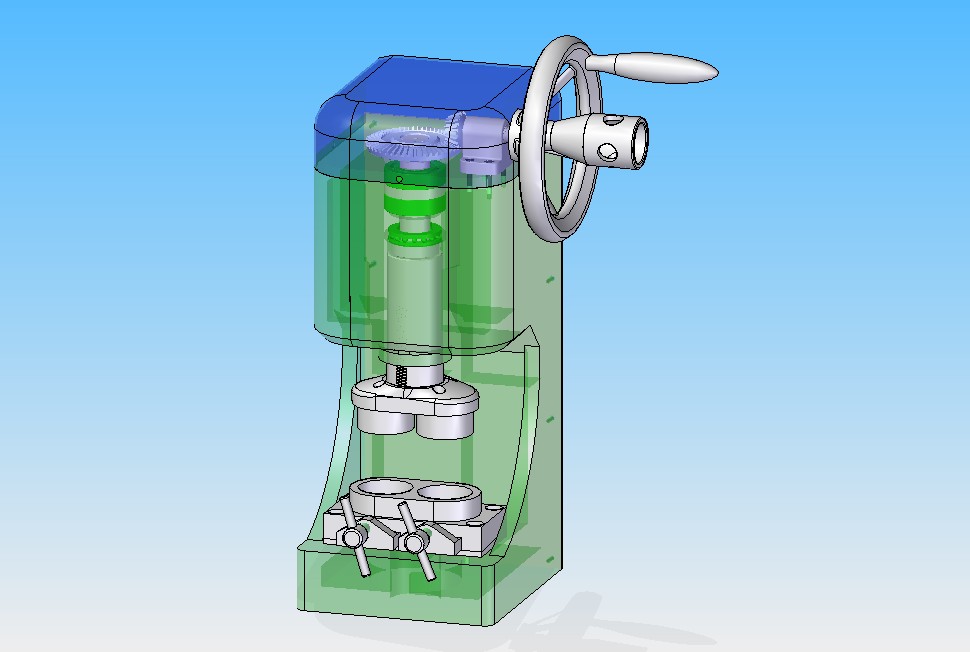

这个方案加工不算很复杂 一次压制两个饵饼 但压力和成本达不到我要求,所以放弃。
图片点击可在新窗口打开查看
[此贴子已经被作者于2013-07-12 18:04:05编辑过]

支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
健康QQ
  3楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:353 积分:2470 威望:0 精华:0 注册:2012/8/17 22:13:27
  发帖心情 Post By:2013/7/12 17:52:42

[此贴子已经被作者于2013-07-12 18:11:23编辑过]

支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
健康QQ
  4楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:353 积分:2470 威望:0 精华:0 注册:2012/8/17 22:13:27
淘汰方案二  发帖心情 Post By:2013/7/12 17:59:03

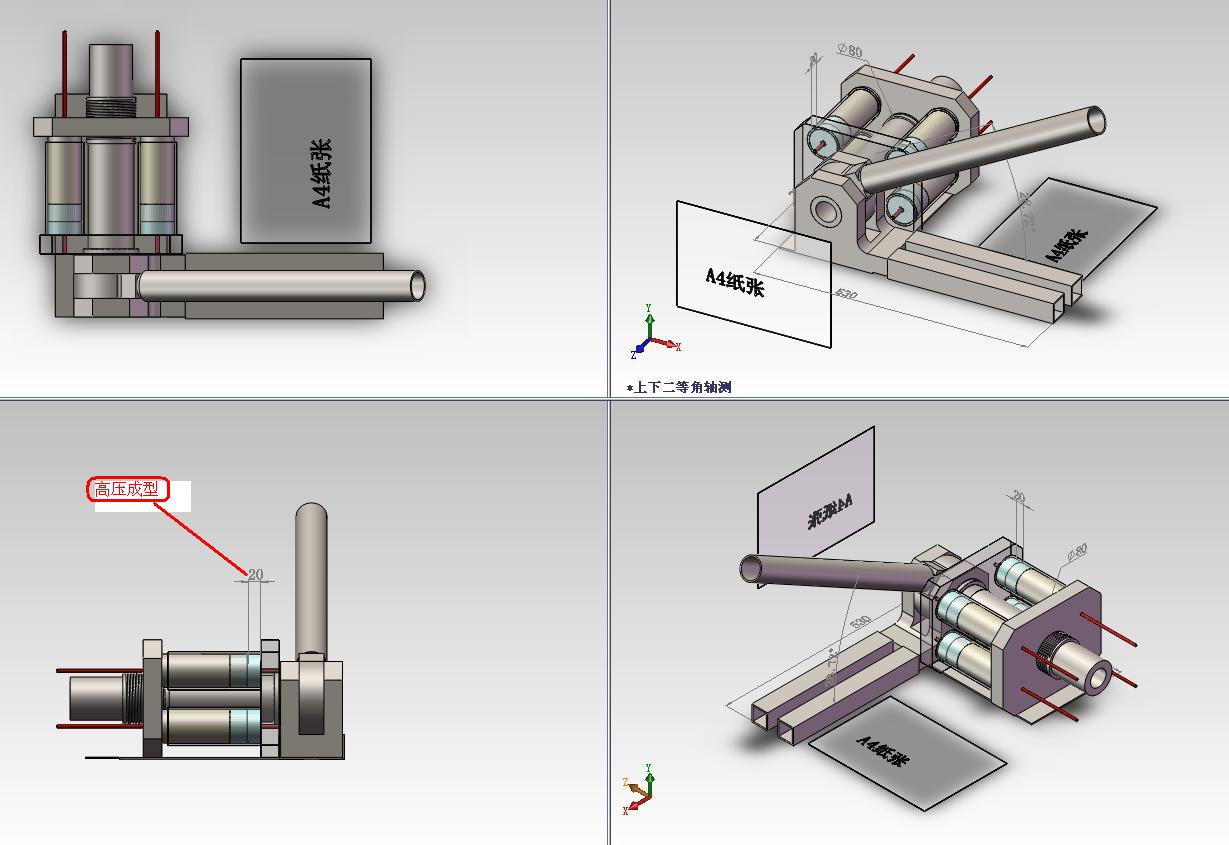

这个方案增压原理和加工很简单,但一次只能压制一个饵饼,而且操作费时,所以淘汰。
图片点击可在新窗口打开查看
[此贴子已经被作者于2013-07-12 18:03:42编辑过]

支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
健康QQ
  5楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:353 积分:2470 威望:0 精华:0 注册:2012/8/17 22:13:27
淘汰方案三  发帖心情 Post By:2013/7/12 18:03:06

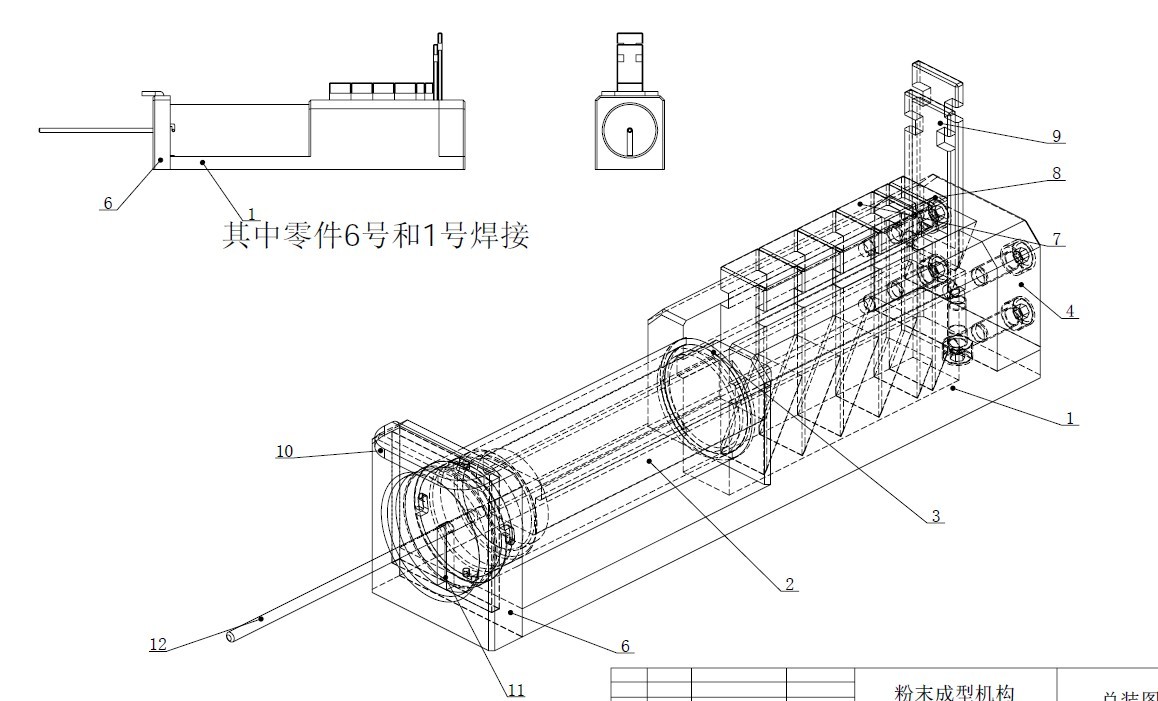

这个方案巧妙利用了丝杆和楔形块产生压力,压力达到了35吨,一次压4个饵料饼块,但机器加工成本实在高,一根丝杆就要五六百元,所以无奈淘汰。
图片点击可在新窗口打开查看

支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
健康QQ
  6楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:353 积分:2470 威望:0 精华:0 注册:2012/8/17 22:13:27
  发帖心情 Post By:2013/7/12 18:05:39

现在已经试产的是最新方案,工厂已经开始生产,预估一周出来样机。到时看看压制效果。为了搞这个压制机器,我是真金白银投入了钱的,还花了很多精力。今年我事情很多,所以耽误了不少时间,在此对大家说声抱歉。。。
[此贴子已经被作者于2013-07-12 18:12:33编辑过]

支持(0中立(0反对(0回到顶部
帅哥,在线噢!
独来独往
  7楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:超级版主 帖子:21540 积分:133154 威望:0 精华:106 注册:2011/8/4 18:50:18
  发帖心情 Post By:2013/7/12 18:49:04

有成效就好,期待最新结果展现。


是非不到钓鱼处,荣辱常随骑马人。
支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
南山斗笠翁
  8楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:版主 帖子:24238 积分:119964 威望:0 精华:99 注册:2011/11/15 22:52:14
  发帖心情 Post By:2013/7/12 20:45:05

楼主辛苦了,期待你的成果。


青山白云绿水间,蓑衣斗笠钓翻板。悠然自得南山客,陶醉叮当响铃声。
支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
翻版王子
  9楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:侠圣 帖子:6946 积分:22952 威望:0 精华:6 注册:2012/12/26 19:54:35
  发帖心情 Post By:2013/7/12 20:50:02

不错,顶上!期待你的经典!

支持(0中立(0反对(0回到顶部
帅哥哟,离线,有人找我吗?
响铃
  10楼 个性首页 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:超级版主 帖子:9267 积分:52295 威望:0 精华:19 注册:2011/6/7 15:50:05
  发帖心情 Post By:2013/7/12 21:17:48

辛苦了,设备出来,期待尽快试制样品与钓友分享。
