特色钓具——【原创】简单实用的夜钓闪光铃铛  发帖心情 Post By:2011/7/15 8:16:53



     夜钓是翻板爱好者喜爱的一种垂钓方式,每当夜幕降临,清风拂面,万籁寂静,闻秋虫啁啁,观隔岸灯火,令人心旷神怡。

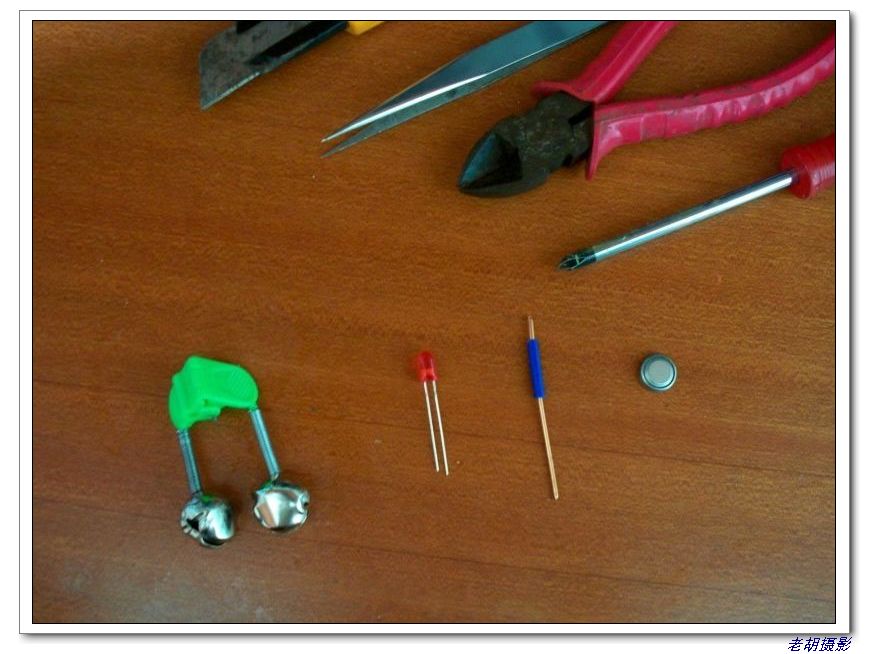

    本人自创的闪光铃铛构思巧妙,结构简单,是夜钓的必备器材之一。只要准备一个普通铃铛,一只发光二极管,一根触针,一粒电池,你也可以DIY了。


此主题相关图片如下:照片 001.jpg
按此在新窗口浏览图片

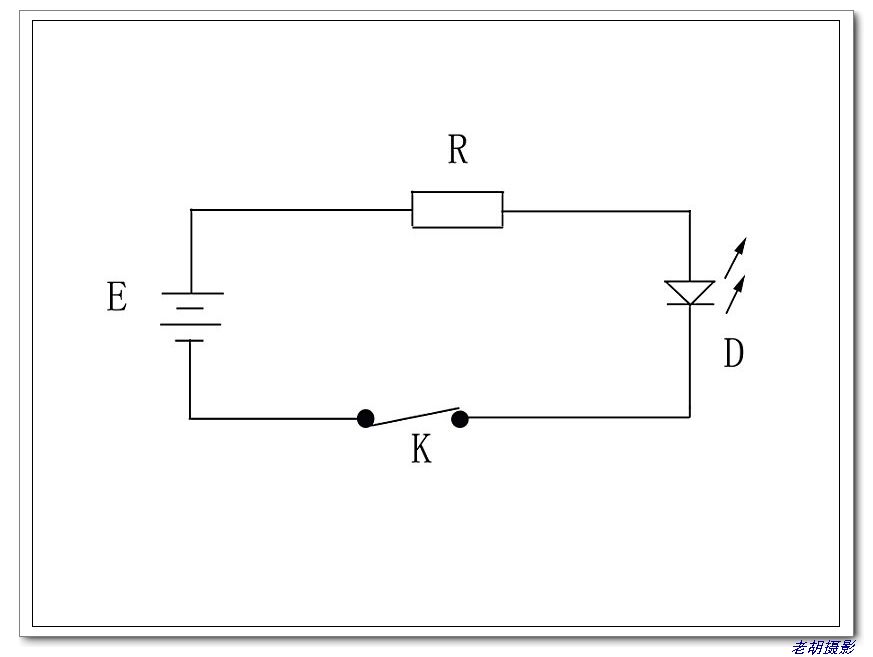

    发光二极管电路图。 图中E为电源,D为发光二极管(LED),发光二极管的导通电压约2V,所用电池电压必须大于2V。R为限流电阻,用以控制电流大小从而控制发光二极管的发光强度,因本铃铛是断续发光,R可省略不用。K是控制开关,用触针替代。


此主题相关图片如下:照片 002.jpg
按此在新窗口浏览图片

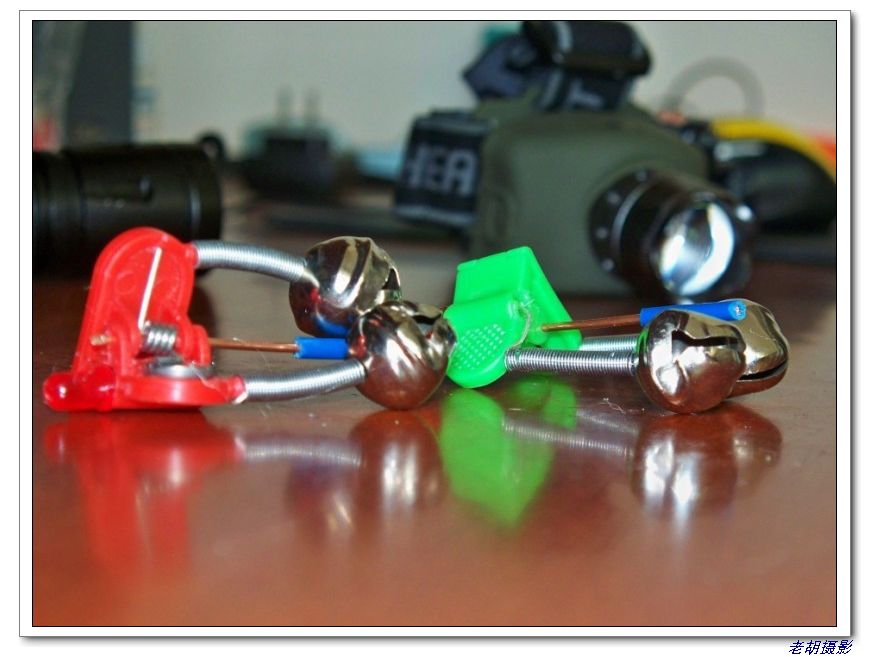

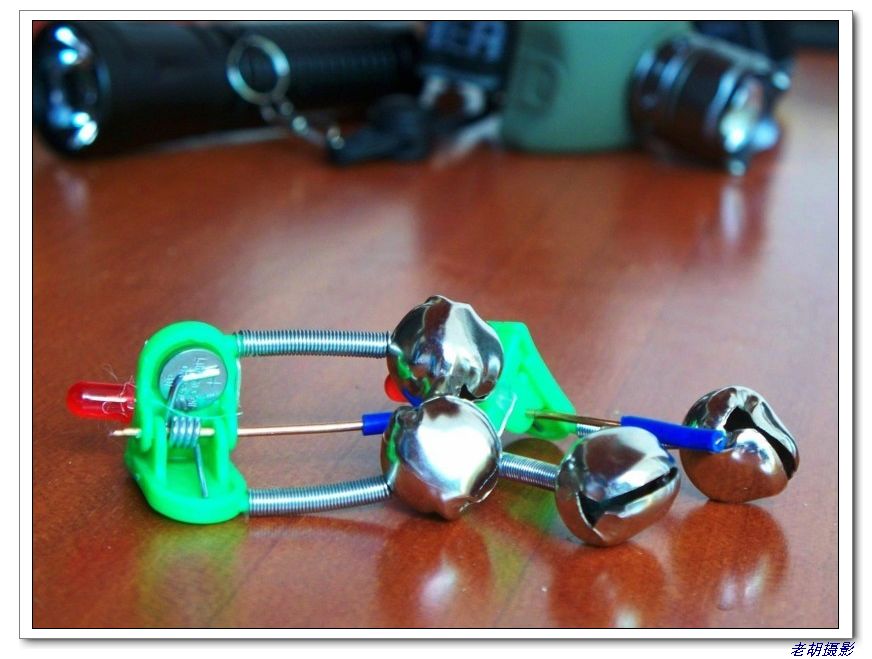

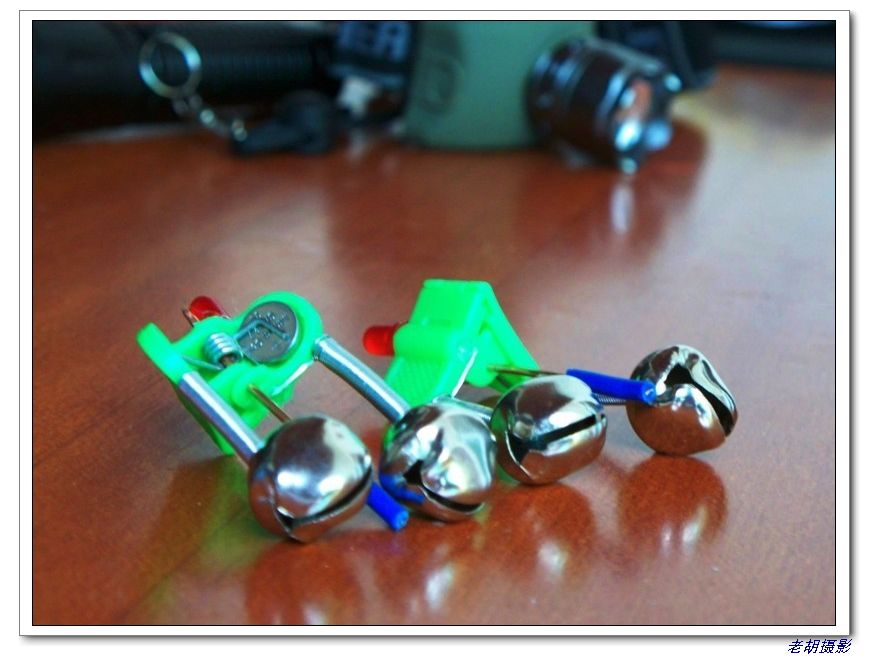

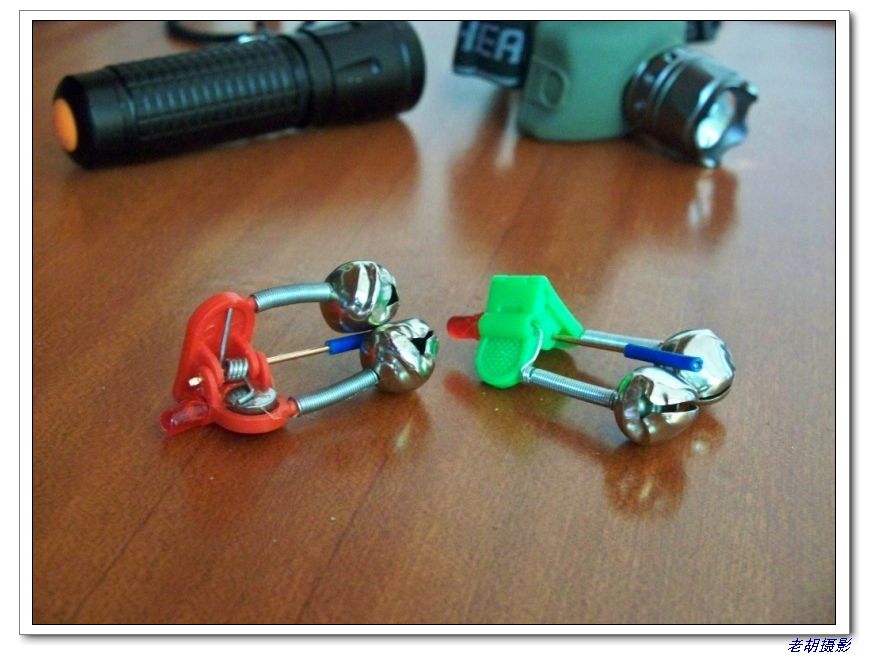

    装好的成品如下图


此主题相关图片如下:照片 003.jpg
按此在新窗口浏览图片


此主题相关图片如下:照片 004.jpg
按此在新窗口浏览图片


此主题相关图片如下:照片 005.jpg
按此在新窗口浏览图片

此主题相关图片如下:照片 006.jpg
按此在新窗口浏览图片



     本闪光铃铛的特点:

     ◆结构简单牢固,成本低廉。

     ◆无焊接点,工作稳定可靠。

     ◆亮度高,非常省电,响铃才闪光,不像一般市售品灯常亮,用不了几次就要换电池。

     ◆灵敏度可调,通过调整触针与铃铛距离可调灵调钝,风大调钝,避免假信号,调灵时鱼即使轻微的咬钩铃未响也会闪光。

     ◆超强防水性,可在雨天使用,下雨是鱼觅食最佳时段哦!

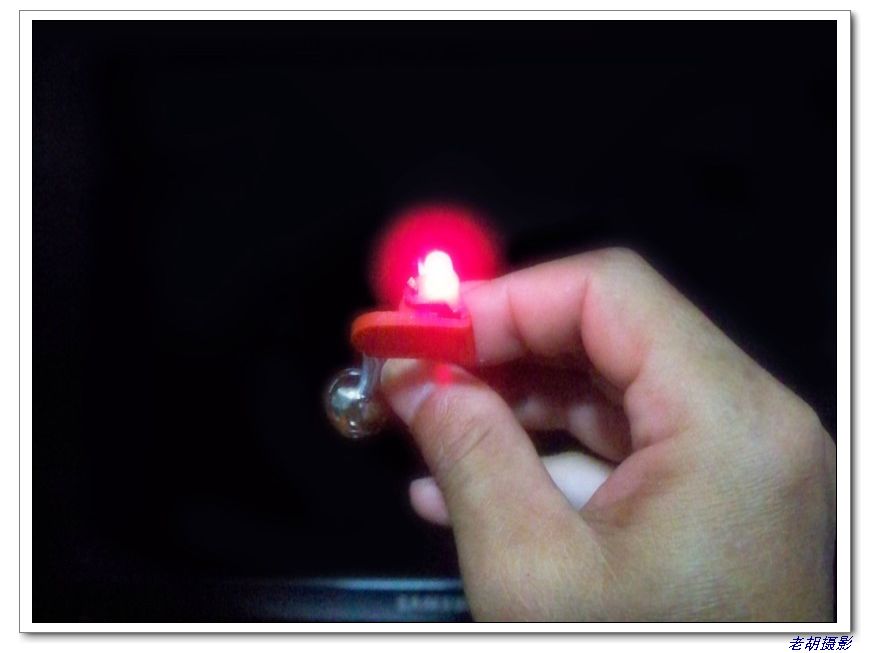

    黑暗中发光非常醒目


此主题相关图片如下:照片 007.jpg
按此在新窗口浏览图片

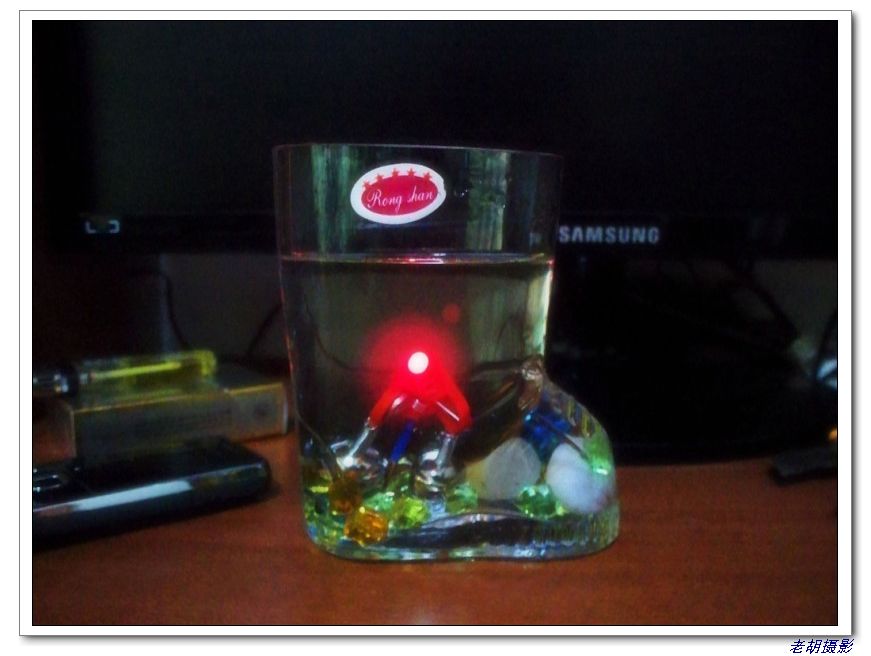

   浸泡在水中也正常发光


此主题相关图片如下:照片 008.jpg
按此在新窗口浏览图片





论坛会员有惊喜

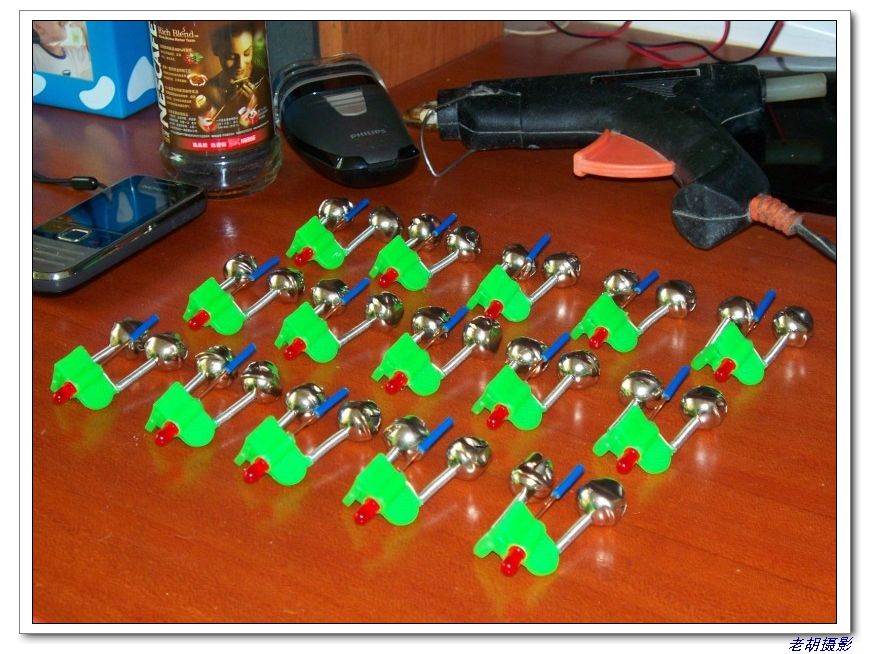

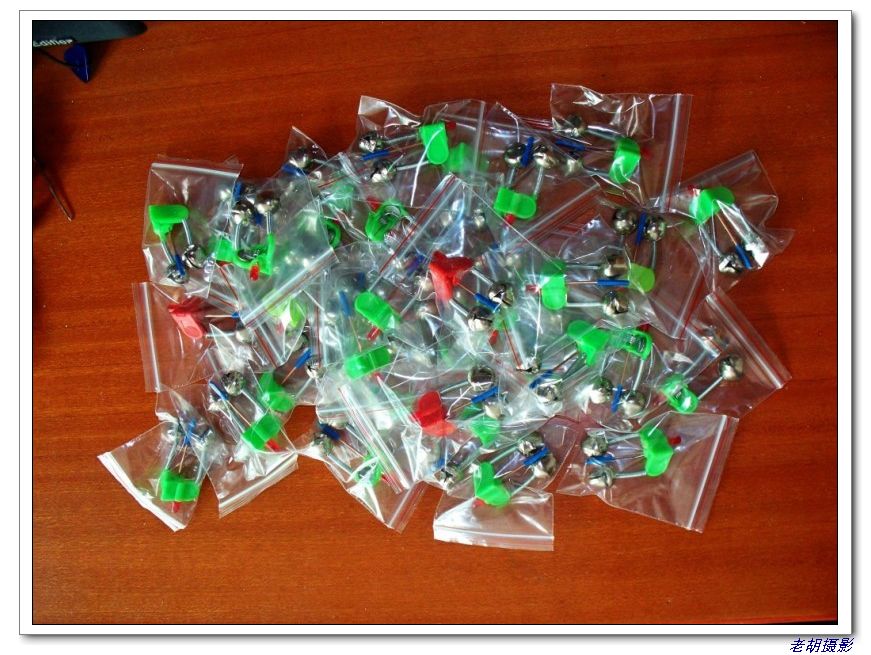

   为支持翻板网发展,本人将向论坛钓友免费赠送一批闪光铃铛,目前正在制作中,请耐心等待,安装是个费力费时的活,装那个弹簧手都打起泡。铃铛虽简单,不过用料一点不差,采用高亮发光二极管,3V纽扣锂电池,触针是2元一米的金杯铜线,重要部位灌注塑封胶。


此主题相关图片如下:照片 009.jpg
按此在新窗口浏览图片


此主题相关图片如下:照片 010.jpg
按此在新窗口浏览图片

 【注意事项】铃铛不用时将绝缘套管推至顶部,单个装入塑料袋中,以免与其他金属物误接触发光消耗电能。
